IC卡階梯水表說明書


發布時間:2018-06-09??文章來源:未知
一、概述
    階梯水價智能水表(以下統稱階梯水價智能水表,簡稱智能水表)用于計量管道中的水流量。本智能水表具有預付費功能,用戶將水費交給管理部門,管理部門將購水金額寫入IC卡中,用戶將IC卡中信息輸入智能水表,智能水表即自動開閥供水。在用戶用水過程中,智能水表中微CPU根據設定的階梯水價自動核減金額,所購金額用盡,智能水表自動關閥斷水,用戶需重新充值方能再次開閥供水。
    本智能水表可以設定2個分界點從而產生3種階梯水價,用戶月使用水量未超過分界點1時按較低的水價核減金額,當超過分界點1時按較高的水價核減金額,當超過分界點2時按更高的水價核減金額。
   IC卡還能記錄智能水表的運行情況,通過管理機或管理軟件對智能水表的總用水量、購水金額等信息進行管理。智能水表可以提高管理效率,有效防止欠費,避免上門抄表,實現節約用水。
  本水表符合GB/T778-2007《封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》和CJ/T133-2007《IC卡冷水水表》的技術要求。

二、主要關鍵技術
1、 非接觸卡(射頻卡)技術:采用我公司的專利射頻卡技術(專利號:ZL 00 2 32597.7),應用無線方式傳輸數據,徹底解決防水、防潮、防攻擊難題。
2、 電動球閥技術:采用最現代的電動球閥技術,工作可靠,壓損小。
3、 全密封設計:所有線路全部用高性能灌封膠密封,無任何外露電極,非常適合潮濕環境下使用。
4、 防外電、磁攻擊技術:當外部進行強電、磁攻擊時,智能水表會自動關閥并指示。
5、 微CPU、微存儲器技術:高度集成,高度可靠。

三、主要技術參數
口徑(DN) 15mm 20mm 25mm
過載流量(Q4) 3.125 m³/h 5 m³/h 7.875 m³/h
常用流量(Q3) 2.5 m³/h 4 m³/h 6.3 m³/h
分界流量(Q2) 0.05 m³ /h 0.08 m³/h 0.126 m³/h
最小流量(Q1) 0.0313 m³/h 0.05 m³/h 0.0788 m³/h
量程比(Q3/Q1 80
計量單位 0.1 m³
最小讀數 0.0001m³
最大讀數 99999m³
報警金額 10.24元
報警方式 關閥報警
工作溫度 冷水水表:0.1℃~30℃; 熱水水表:0.1℃~90℃
允許水壓 0.03 MPa~1MPa
壓損等級 ΔP63
流動剖面敏感度等級 U10,D5
氣候和機械環境安全等級 B類
電磁兼容性等級 E1

四、最大允許誤差
1、從包括最小流量在內到不包括分界流量的低區中的最大允許誤差為±5%。
2、從包括分界流量在內到包括最大流量的高區中的最大允許誤差為±2%,熱水水表為±3%。

五、安裝
1、智能水表的安裝必須符合GB/T778.2的安裝要求。
2、智能水表的口徑應根據安裝管道的口徑和經常使用的流量小于或接近智能水表的常用流量為宜而定,安裝位置應避免曝曬、水淹、冰凍和污染,方便拆裝、讀數和刷卡。
3、智能水表應顯示面向上(水平或立式)安裝。
4、新裝智能水表前應先清除管道內的砂石、麻絲等雜物,以免造成智能水表故障。
5、智能水表所示的箭頭方向應與管道水流方向一致。
6、智能水表若裝在鍋爐進水端時,要防止鍋爐熱水及蒸汽回流而損壞智能水表內部機件,最好在智能水表出水口處加裝止回閥。

六、外形尺寸
1、普通智能水表外形尺寸
口徑 L1 L2 L3 H W D 重量
DN (mm)   (kg)
15 165 255 14 89 78 R1/2 1.2
20 195 295 16 89 84 R3/4 1.5
25 225 341 18 113 105 R1 2.4


2

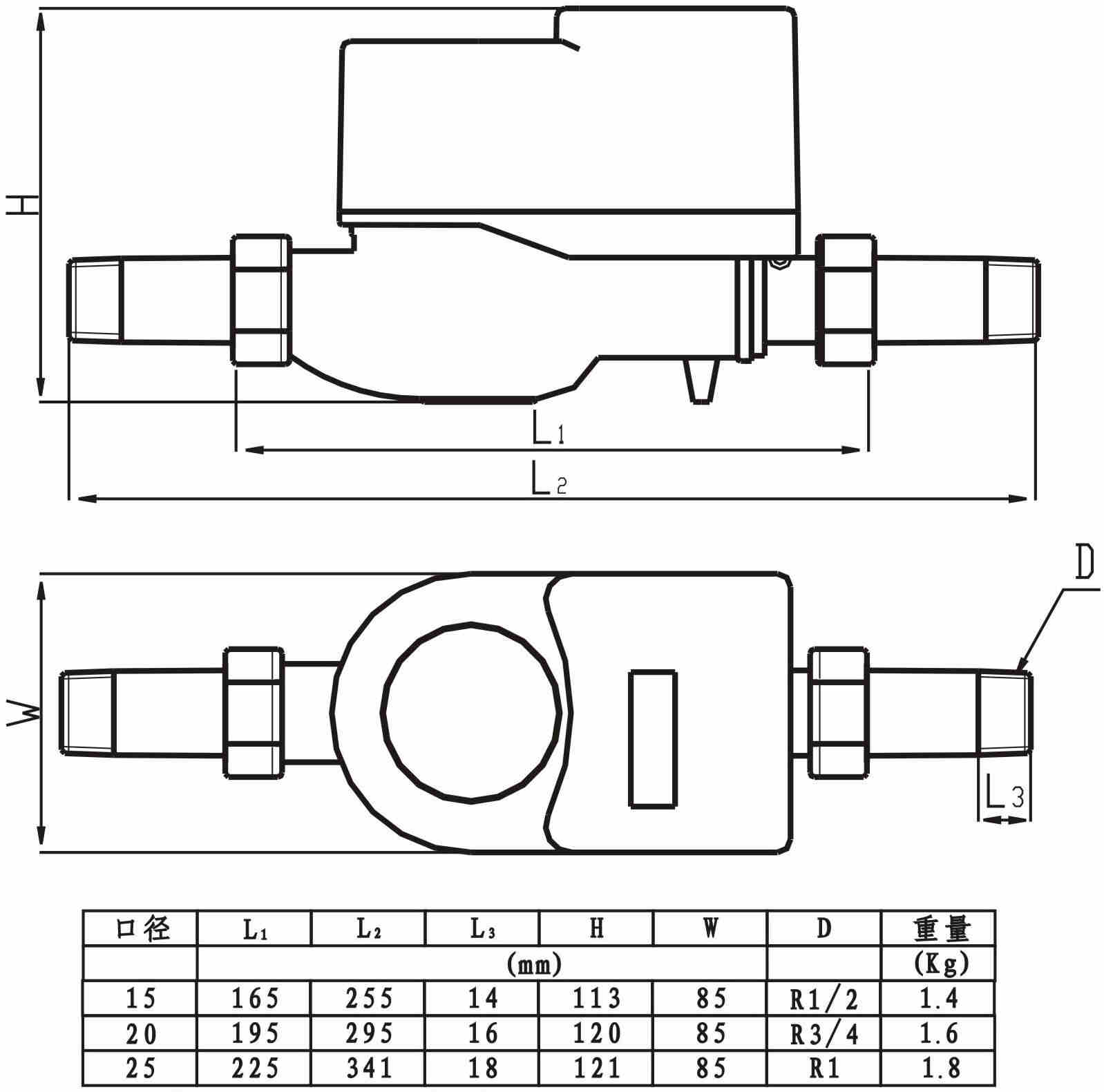

、濕式智能水表外形尺寸

口徑 L1 L2 L3 H W D 重量
DN (mm)   (kg)
15 165 255 14 113 85 R1/2 1.4
20 195 295 16 120 85 R3/4 1.6
25 225 341 18 121 85 R1 1.8

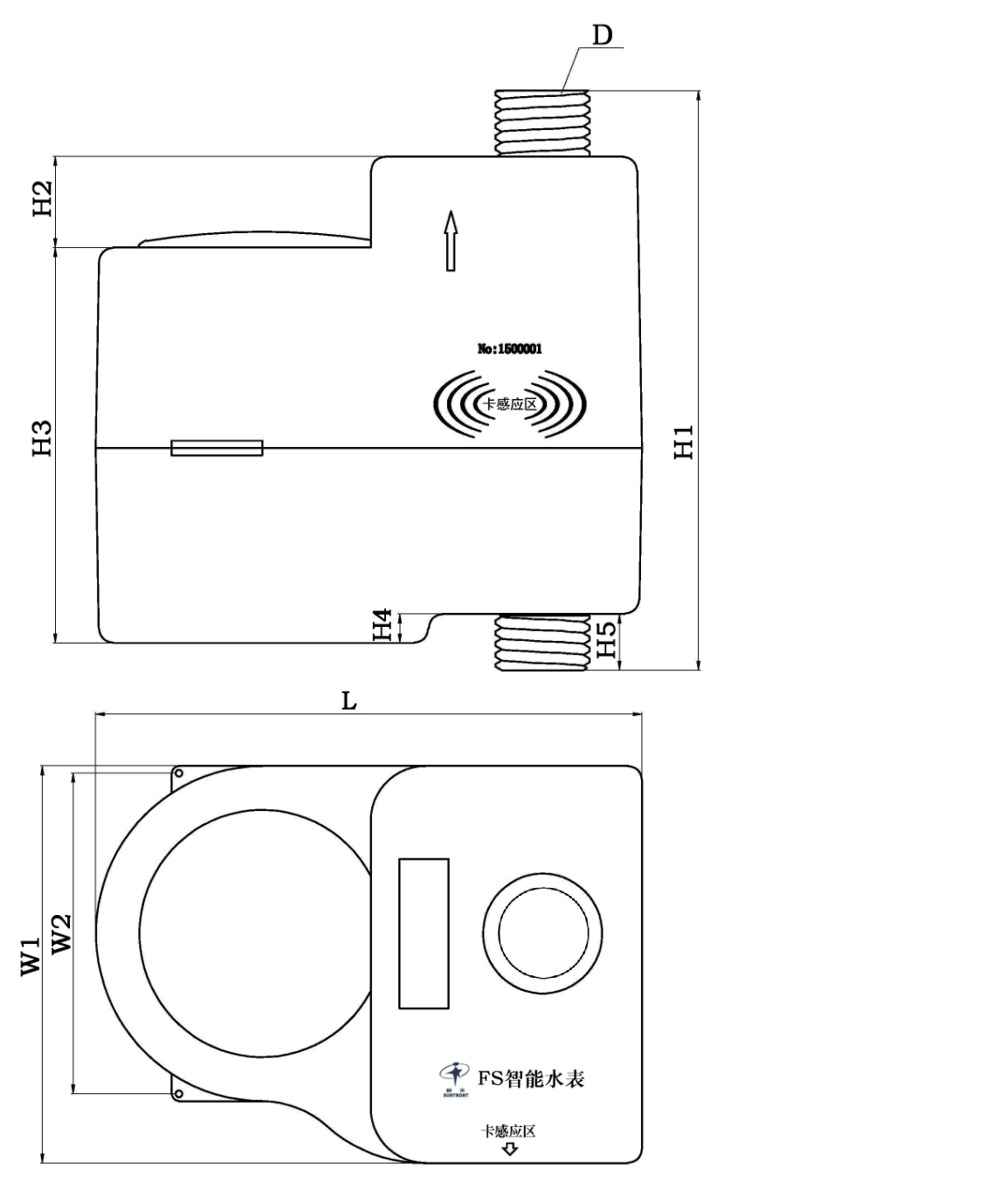

3、立式安裝智能水表外形尺寸





口徑 H1 H2 H3 H4 H5 L W1 W2 D
DN (mm)
15 159 25 108.5 8 15.5 151 109 88 G3/4″B
20 168.5 25 108.5 8 23 151 109 92 G1″B
25 177 27 116.5 10 21 170 115 100 G1-1/4″B

注:L1---水表長度
L2---水表兩端增加接管后的長度
L3---連接螺紋的有效長度
H---水表高度
W---水表寬度
D---連接螺紋規格

七、使用
   智能水表安裝好以后,需從IC卡獲取有關信息才能啟動和運行,使用時IC卡必須放在卡感應區位置(如果顯示器不顯示,將卡上下左右晃動一下),待顯示器顯示完數據后方能取走卡。智能水表出廠時有少量剩余金額供用戶校驗和試通水用,正式使用前需用清零卡將水表內數據清零。一卡通階梯水價智能水表用戶卡可以管理多個(最多5個)一卡通階梯水價智能水表或本公司其他一卡通智能水表,方便裝有多個一卡通智能水表的用戶使用。
1、設置
將設置卡靠近智能水表:
智能水表依次顯示:                  一卡通智能水表依次顯示:
  金額000.00(表中余額)       金額000.00 (表中余額)
000.0 (本月用量)         000.0 (本月用量)
**-**(當前日期)         **-**   (當前日期)
                          000*A   (使用卡區)
                                           ****  (分界點1)
                                       ****  (分界點2)
**.**  (單價1)
**.**  (單價2)
**.**  (單價3)
2、啟動(開戶)
a)  將寫有開戶信息的用戶卡靠近智能水表:
b)  智能水表依次顯示:
          金額000.00(表中余額)
            000.0 (本月用量)
              金額***.**(新的余額)
c)  智能水表開閥供水;
d) 開戶后此卡即成為該智能水表的專用購水卡,開過戶的智能水表必須用清零卡清零后才能重新開戶。
3、 運行與報警
    對于本智能水表,能設定兩個分界點U1(m3)和U2(m3),三個水價J1(元/ m3)、J2(元/ m3)和J3(元/ m3),如果當月用水量小于等于U1,每m3水按J1價格核減剩余金額;當月用水量大于U1小于等于U2,每m3水按J2價格核減剩余金額;當月用水量大于U2,每m3水按J3價格核減剩余金額;如果分界點全為零,即不分階梯計價,只有一個價格。
    當剩余金額為10.24元時水表關閥斷水報警。此時,將用戶卡靠近智能水表讀卡區即可恢復供水。剩余金額為零時,再次關閥斷水,重新購水充值后方可恢復供水。
4、購水
持用戶卡到售水部門購水,售水部門用管理機將購水金額寫入IC 卡,將寫有購水金額的用戶卡靠近智能水表,依次顯示:
金額***.** (表中原剩余金額)
                     ***.*(本月用量)
同時IC卡中的購水金額自動輸入智能水表,智能水表把本次購水金額加上智能水表中原剩余金額,形成新的剩余金額,并顯示:
金額***.**(新的剩余金額)
每次購水后,卡中數據必須輸入智能水表中,方能再次購水充值。
5、檢查
管理人員持檢查卡可檢查水表剩余金額、用水量等信息和閥門狀態。將檢查卡靠近智能水表, 智能水表依次顯示剩余金額、本月用水量、上月用水量、日期、智能水表編號、卡使用區號(非一卡通水表無此項顯示)、總購水金額、分界點1、分界點2、單價1、單價2、單價3,然后根據剩余金額開關(或關開)閥門各一次。用戶也可隨時自查用水情況,將用戶卡靠近智能水表卡感應區,顯示屏將顯示:
      金額***.**(表中余額)
            ***.*(本月用量)
6、補卡
當用戶卡丟失,可到售水部門申請補卡,補卡時密碼、表編號b等必須和智能水表中現存數據完全相同智能水表才能接受,因此,要用檢查卡取回表中數據,再進行補卡;補卡使用與用戶卡一樣。購水金額輸入智能水表后,補卡自動成為用戶卡,原丟失的IC卡作廢。

八、指示
 1、智能水表基表字輪計數機構指示用戶的累計用水量。
 2、液晶顯示器顯示的含義:
顯示內容 表示含義
  ***.* 用水量(m3
金額***.** 剩余金額(元)
b**** 水表編號
****A 卡使用區號
**.** 單價1(元/ m3
**** 分界點1(m3
**.** 單價2(元/ m3
**** 分界點2(m3
**.** 單價3(元/ m3
**–** **月**日
 On 開閥
關閥OFF 關閥
   關閥OFF 受外部攻擊鎖死并關閥
無電 關閥OFF 電池電壓低并關閥
卡錯ErrA 卡中密碼或區號和智能水表中不一致
卡錯Errb 卡中表號與智能水表中表號不一致
卡錯ErrC 應急次數超限
卡錯ErrP 卡中購水總量和智能水表中不一致
卡錯ErrH 卡類型錯
卡錯Err0、1、2、r 讀卡錯
九、注意事項
1、定期檢查智能水表運行情況,冬季注意防凍。
2、已安裝于管道但未交付使用的或長期(一周以上)不用水的請關閉智能水表前后閥門,本公司不承擔由此造成的后果。
3、若智能水表出現電子顯示與字輪不相符或水表故障,以字輪計量為準。
