低功耗GPRS遠程監測終端技術
發布時間：2020-06-27??文章來源：
一、與本技術接近的現有技術：
1、現有技術的方案簡述（只需要描述與本技術相關的內容）：
現有的超聲波熱量表及遠傳溫控遠傳方式多采用有線方式（Mbus輸出188協議、或485輸出Modbus協議），產品遠傳需要有線方式去布線施工，通過總線連接后再接到集中器上通過集中器上傳數據。
現有的超聲波熱量表及遠傳溫控遠傳方式由于受到功耗的影響，無法實現低功耗供電，采用220V市電供電或者380V的工業用電供電，然后通過變壓器給監測終端供電。
2、現有技術的客觀缺點（通過本技術能夠解決或改善的一個或多個缺點）：
現有的超聲波熱量表需要在管道井中布置2芯Mbus總線，現有的遠傳溫控也需要在管道井中布置2芯Mbus總線，
缺點
a、實際施工當中，新樓布線綜合成本高，出現故障需要逐一排查；
b、老舊樓改造無法布線；
c、通過外接電源的方式供電，受到場地的制約，在一些沒有外部供電的場所無法使用。
d、外接220V市電供電或者380V的工業用電供電，容易造成安全隱患，尤其是外接熱量表、水表、鎖閉閥、流量計等存在水的潮濕場所更容易造成漏電。
二、本技術的技術：
1、技術領域：
2、具體方案（描述的重點：與現有技術對比，本技術的差別以及如何通過這些差別實現客觀改進效果）：（
500字以上）
通過無線設備一次性把超聲波冷熱量表以及溫控的遠傳通過無線遠傳方式實現遠程控制，節約了改造成本，適應了老舊樓智能化改造，加快了施工工期，方便了故障排查。
超聲波冷熱量表采用TTL輸入直接連接無線監測終端接線端子，遠傳溫控電動閥門用TTL輸入直接連接無線監測終端接線端子。
TTL輸入與485輸入、mbus輸入的優劣對比
|
|
485輸入 |
mbus輸入 |
|
TTL輸入方式 |
485輸入需要外接12v電源單獨供電，在沒有外接電源的條件下無法工作。TTL輸入方式不需要外接電源，使用更加靈活。 |
mbus輸入對采集終端的電量消耗較大，因為mbus總線既是電源線又是信號線。在電池供電的條件下難以達到預期使用壽命。TTL輸入電量消耗少。可以保證GPRS模塊工作較長時間。 |
我公司的GPRS監測模塊也支持485輸入和mbus輸入。
監測終端通過LORA跳頻通訊方式將超聲波冷熱量表以及遠傳溫控電動閥門的通訊協議直接無線透傳到集中器，再由集中器上傳，相比以前傳統的有線傳輸方式，該方案提升了安裝施工的便捷性，同時采用LORA跳頻通訊方式空曠傳輸信號距離可達5km，建筑物穿透距離可達3-4棟樓，傳輸距離遠，抗干擾強。
監測終端功耗低，在使用18505鋰電池情況下，理論電池供電可以使用8年，同時支持外接電源供電。

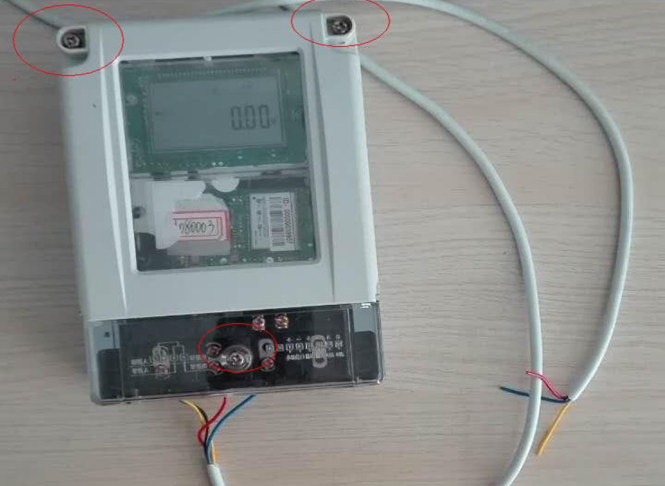

模塊連接示意圖

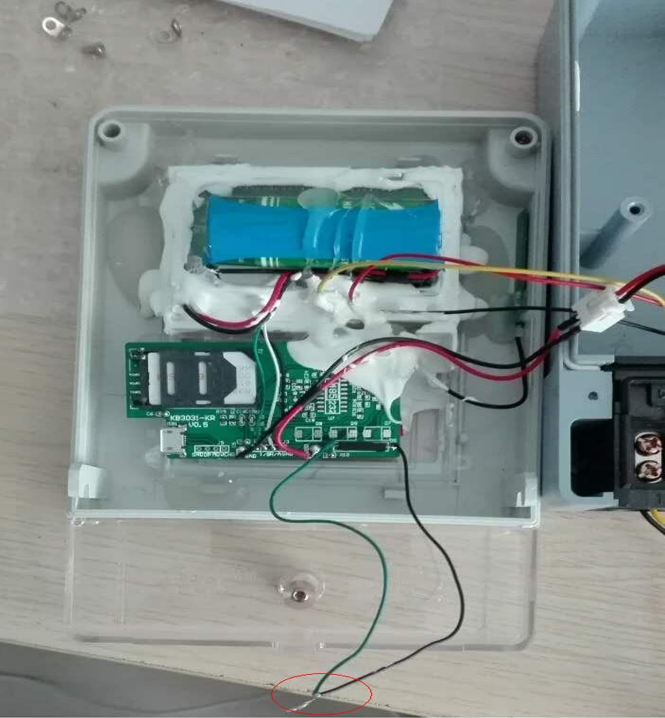

我公司生產的
gprs遠程監測終端下行通信連接一塊水表，上行通訊采用gprs模塊，通過移動（聯通）運營商的無線電話網絡與遠程服務器通訊。采用內置電池供電。
