產品名稱：超聲波熱量表

價格：撥打400-038-0636咨詢

• 機芯:濕式
• 計數單位：十升
• 發訊方式 ：
• 接口：螺紋
• 防水等級：IP65
• 材質可選： 銅
• 安裝方式： 臥式（水平）
• 遠傳接口： 無
• 遠傳協議： 無
• 適用場景：
• 可做口徑：

一、概述
超聲波熱量表為機電一體化智能型熱能計量儀表，實現對熱量的精確計量。該產品具有外型美觀、安裝方便、計量準確、運行穩定、抗污防腐能力強、使用壽命長、壓力損失小、經濟實用等特點，應用于集中供暖、中央空調和冷熱聯供等熱量計量收費的采暖設施中。
 二、 超聲波熱量表的原理及主要用途
  1、原理及組成：
  該儀表主要由配對溫度傳感器、流量傳感器和計算器組成。配對溫度傳感器測量進水與回水的溫度，流量傳感器通過時間差測量流經管道的熱水的體積，此兩項數據被采集后送至積分計算儀，計算出所使用的熱量，并展示出來。
  2、主要用途：
  主要用于計量以水為媒介的熱交換系統釋放或吸收的熱量，用于采暖供熱或中央空調（提前向廠方說明）計冷系統，也可用于冷、熱聯供系統等計量
詳細介紹：
◆ 產品特點
◇ 自主生產的換能器全部3MPA耐壓測試，保證了流量測量的高準確度和穩定度
◇  無任何機械運動，無磨損，不受惡劣水質影響，維護費用低
◇  低始動流量，可水平安裝或豎直安裝
◇  計算器表頭可水平0-360°，豎直0-90°任意調整視角，方便讀數
◇ MBUS輸出和RS485總線輸出接口，并配有紅外線感應可以用手抄器抄表可 實現數據遠傳、集中控制
◇  自動錯誤診斷功能，在非正常狀態下，有錯誤信息提示功能，確保安全準確運行
◇  電池壽命6年以上
◇  冷熱兩用（采暖、制冷均可計量）,進回水管道任選安裝，便于施工

公稱通徑	DN15	DN20	DN25	DN32	DN40
連接方式	螺紋連接
最小流量( m3/h )	0.03	0.05	0.07	0.12	0.20
常用流量( m3/h )	1.5	2.5	3.5	6.0	10.0
最大流量( m3/h )	3.0	5.0	7.0	12.0	20.0
工作電源	電池為3.6V/4Ah
電池使用壽命	≥6年
準確度等級	2級
壓力損失	≤0.025MPa
工作壓力	≤1.6MPa
冷熱使用范圍	熱
防護等級	IP65
允許溫度范圍	4℃～95℃
允許溫差范圍	3℃～70℃
環境等級	A類
安裝方式	水平或垂直
溫度傳感器	PT1000
顯示器	8位
數據存儲	最近24個月的月結算數據，最近30日的日累積數據
通訊接口	光電接口和M-BUS（可選）
聲速修正功能	有



公稱通徑	DN50	DN65	DN80	DN100	DN125	DN150	DN200
連接方式(法蘭)	4-M16		8-M16			8-M20	12-M20
	標準PN1.0MPa 法蘭/標準PN1.6 MPa 法蘭
最小流量( m3/h )	0.6	1.0	1.6	2.4	4.0	6.0	10.00
常用流量( m3/h )	15	25	40	60	100	150	250
最大流量( m3/h )	30	50	80	120	200	300	500
工作電源	雙電池供電 ，每節電池為3.6V/4Ah
電池使用壽命	≥6年
準確度等級	2級
壓力損失	≤0.025MPa
工作壓力	≤1.6MPa
冷熱使用范圍	熱
防護等級	IP65
允許溫度范圍	4℃～95℃
允許溫差范圍	3℃～70℃
環境等級	A類
安裝方式	水平或垂直
溫度傳感器	PT1000
顯示器	8位
數據存儲	最近24個月的月結算數據，最近558日的日累積數據
通訊接口	光電接口和M-BUS
聲速修正功能	有
壓力測量準確度	1.0級( ±1.0% )
壓力傳感器范圍	0MPa ～2.5MPa




技術特性(部分口徑）
戶用型公稱口徑，流量與連接尺寸（表體材質：銅）

公稱口徑（mm）	長度（mm）	接口螺紋
20	130	G1B
25（l=130mm）	130	G1’1/4
25	160	G1’1/4
32	180	G1’1/2
40	200	G2B

樓棟型公稱口徑、流量與連接法蘭（表體材質：鐵）

公稱口徑（mm）	長度（mm）	連接法蘭
50	200	φ165×φ125-4×φ19
65	200	φ185×φ145-4×φ19
80	225	φ200×φ160-8×φ19
100	250	φ220×φ180-8×φ19
125	250	φ250×φ210-8×φ19
150	300	φ285×φ240-8×φ22
200	350	φ340×φ295-12×φ22
250	450	φ405×φ355-12×φ26
300	500	φ460×φ410-12×φ26
350	500	φ520×φ470-16×φ26
400	600	φ580×φ525-16×φ30

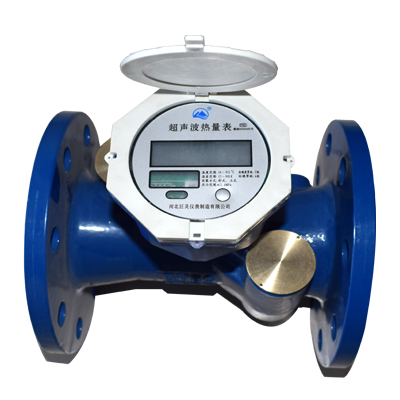

大口徑超聲波熱量表
